日韩亚洲欧美性感视频影片免费看_免费一级无码婬片在线_精品aⅴ无码中文字字幕蜜桃xl_9在线日本精品成人片_亚洲A∨无码精品午夜电影香港_超碰人妻观看_伊人大香蕉久久动漫_办公室激烈叫床戏视频_CHINESE猛男吹潮GAY网站_亚洲色欧美在线影院

化學(xué)成分

JIS G4902 / NCF 600

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	―	―	―	―	―	72.00	14.00	―	―	―	―	6.00
最大	0.15	0.50	1.00	0.030	0.015	―	17.00	0.50	―	―	―	10.00

ASTM B168 / UNS N0660

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	―	―	―	―	―	72.0	14.00	1.00	―	―	―	6.0
最大	0.15	0.5	1.0	―	0.015	―	17.0	0.5	―	―	―	10.0

EN10095 / 2.4816

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	0.05	―	―	―	―	72.00	14.00	―	―	―	―	6.00
最大	0.10	0.50	1.00	0.020	0.015	―	17.00	0.50	1.5	0.30	0.30	10.00



物理性能

比熱(J/kg?K)		444
電阻率(μΩ?cm)		103
熱傳導(dǎo)率(W/m?K)		15.0
平均熱膨脹系數(shù)(10-6/℃)	25–93℃	13.3
	25–316℃	14.2
	25–538℃	15.1
	25–760℃	16.0
	25–982℃	16.7
縱向彈性模量(MPa)		21.4 x 104
居里點(diǎn) (℃)		-124
磁性		無
熔點(diǎn)(℃)		1371-1427



機(jī)械性能

室溫機(jī)械性能

JIS G4902 / NCF 600

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 245	≧ 550	≧ 30	≦ 182	≦ 179

ASTM B168 / UNS N0660

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 240	≧ 550	≧ 30	―	―

EN10095 / 2.4816

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 240	500-850	≧ 30	―	≦ 200

高溫強(qiáng)度

高溫特性

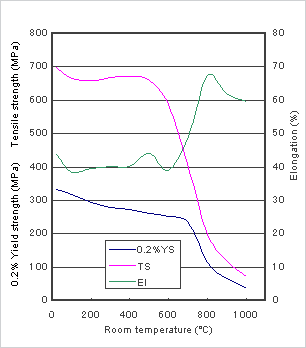

高溫短時(shí)間拉伸試驗(yàn)

蠕變性能

熱處理	試驗(yàn)溫度(℃)	蠕變斷裂強(qiáng)度
		10 hr	100 hr	1000 hr
熱軋板固溶熱處理	732	137	93	64
	871	56	36	25
	982	30	20	13
冷軋板退火	538	511	345	234
	649	234	158	100
	760	89	58	38
	871	52	33	21



耐腐蝕性

NAS 600由于其組成特點(diǎn)，對多種腐蝕環(huán)境具有極高的耐腐蝕性。由于含Cr，在氧化性的腐蝕環(huán)境中的耐腐蝕性優(yōu)于純鎳。同時(shí)，由于Ni含量高，在還原性腐蝕環(huán)境下也能維持良好的耐腐蝕性能，對于堿性溶液的腐蝕作用也具有極高的耐受性。另外，良好的耐應(yīng)力腐蝕開裂也是本合金的特點(diǎn)。

各種合金的應(yīng)力腐蝕開裂試驗(yàn)結(jié)果

合金	主要化學(xué)成分(wt %)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304	18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L	17Cr-12Ni -2Mo	×	×	×	×	×	×	×	○
NAS 64	25Cr-6Ni -3.3Mo-0.16N	×	×	×	×	×	×	○	○
NAS 155N	18Cr-15Ni -4Mo-3Cu -0.15N	×	×	×	×	×	○	○	○
SUS 185N	20Cr-18Ni -6Mo-0.8Cu -0.2N	×	×	×	×	○	○	○	○
NAS 254N	23Cr-25Ni -5.5Mo-0.2N	×	×	×	○	○	○	○	○
NAS 255NM	20Cr-25Ni -6Mo-1Cu -0.2N	×	×	○	○	○	○	○	○
NAS 354N	23Cr-35Ni -7.5Mo-0.2N	×	○	○	○	○	○	○	○
NAS 600	Ni-17Cr	○	○	○	○	○	○	○	○
NAS NW276	Ni-15Cr -16Mo-4W -5Fe	○	○	○	○	○	○	○	○
NAS NW22	Ni-21Cr -13Mo-3W -4Fe	○	○	○	○	○	○	○	○



熱處理

NAS 600不屬于沉淀析出硬化合金，因此，不能通過熱處理進(jìn)行時(shí)效硬化。
常用的熱處理溫度如下。

• 800-1150℃ 空冷或水冷

NAS 600合金在高于1050℃的環(huán)境下容易出現(xiàn)晶粒粗大化現(xiàn)象，需要加以注意。

朔性加工性

NAS 600比較容易進(jìn)行熱加工。加熱溫度為1150～1180℃，熱加工溫度為1000～1180℃，簡單加工可在850℃以下進(jìn)行。在650～850℃溫度范圍內(nèi)會(huì)發(fā)生開裂，請務(wù)必避開。
冷加工性能比奧氏體不銹鋼好，與Monel^®銅鎳合金相當(dāng)。

焊接性

NAS 600的焊接性能與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。坡口加工最好使用機(jī)械切削，U、V型坡口角度要大。此時(shí)，表面污染對加工質(zhì)量的影響極大，所以要特別注意焊接部位的清潔。

切削性

作為高鎳合金的特性，NAS 600的切削性比奧氏體不銹鋼較差。切削時(shí)雖然可用高速鋼工具，但應(yīng)盡量使用超鋼工具，將推進(jìn)速度調(diào)慢，加大切削深度。車床加工目標(biāo)推進(jìn)速度如下。

• 高速鋼工具 1050-1350 mm/min
• 超鋼工具 3000-5250 mm/min

切削后進(jìn)行焊接或熱處理時(shí)，必須將潤滑油清除干凈。

高溫特性

高溫下耐氧化性極佳，除了長期連續(xù)的空氣氧化環(huán)境之外，也可用在各種不同環(huán)境。對氮、氫以及滲碳也具有極佳耐受性，可用于各種熱處理爐。但容易受到潮濕的氯氣，溴氣的浸濁，必須加以注意。各種環(huán)境下的使用溫度標(biāo)準(zhǔn)如下。

• 長期連續(xù)的空氣氧化環(huán)境 1100℃
• 不含硫的還原性氣體(H₂或CO) 1150℃
• 具有氧化性的含硫氣體(含亞硫酸氣體的空氣中) 815℃
• 含硫化氫的還原性氣體 535℃
• 氯化氫 540℃
• 氯化物氣體 510℃

用途

核電成套設(shè)備、熱交換器、各種化工用蒸發(fā)罐、酸及堿工業(yè)用機(jī)器、熱處理爐部件、補(bǔ)燃器部件、以及在高溫環(huán)境下使用的其他部件。
